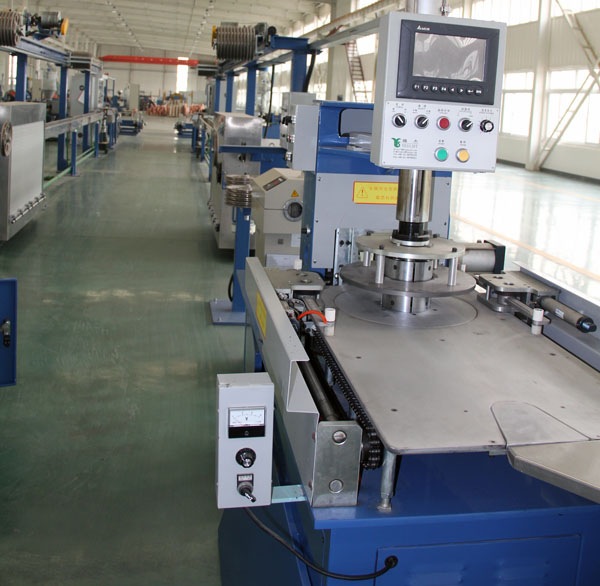

全自动电线成圈包装机

更新:2016-4-2 13:31:00      点击:
  • 机器名称:   全自动成圈机,摇盘机,包膜机
  • 机器型号:   6平方以下电线自动包装
  • 机器性能:   计米准确,速度快
产品介绍


1.特色:
  可由放线机供线或直接连接押出机。
线卷生产量约为手工卷绕的4倍(以200M长线卷为例)。
卷绕后可接续自动胶膜缠绕机将线卷自动包装及加上标签。
如自动卷绕后加以自动缠绕胶膜时生产量约为手工的7倍。
本机采用伺服马达排线系统,线卷比手工卷绕的更整齐美观。
采用屏幕触控式人机接口操作面盘,操作亲切简便。
微电脑内存可储存99种不同线卷规格,当您需要变更产品规格时,只要读取已储存之规格数据即可,无须再次输入,立即可以生产。
此机械有自动侦测错误功能,当有问题时会发出警讯提醒操作者。


2.性能规范:
电源:AC 380V,三相,50Hz(中国),或由客户指定。
操作方向:右手机﹙从左手方向进线﹚,或由客户指定。
适用线种:ψ1-ψ12mm电子线,计算机线,汽车花线,BV/AV电力线,建筑线。
摇盘头设计转速:780 RPM Max.。

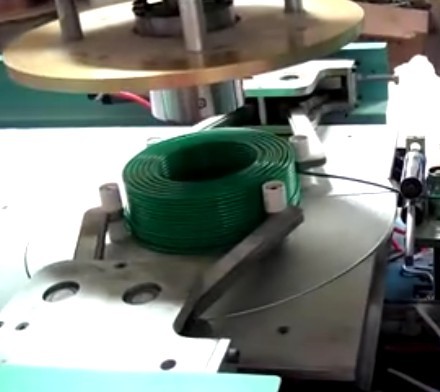

线卷尺寸:
   外径ψ460mmMax. ×高度50~120mm ;
   线卷内径依摇盘头规格而定,其规格范围为:ψ140~ψ220mm﹙固定尺寸﹚。
成品送线方式:抱线式。
过尺机组:计尺单位0.01M,预报自动减速,到米自动摇盘动作流程。
排线装置:采用伺服马达排线,与摇盘主机同步。
全机电气回路控制:采用三菱微电脑可程控器﹙PLC﹚。
操作面盘采用人机接口﹙Graphic Operator Interface﹚。
操作面板上之仪表及开关:触控屏幕、调速钮、紧急开关。
   速度可在触控屏幕调整亦可在调速钮调整。
   本机PLC留有测径仪接点:﹙测径仪器由客户自备﹚
   直径未达标时可自动排除废线或人工标示后继续成圈功能。
