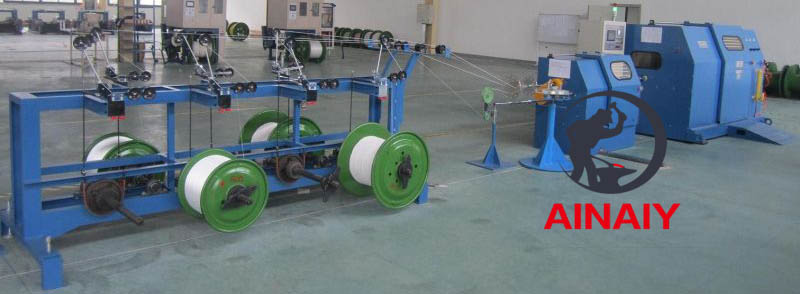

高性能630-1250mm悬臂单绞机

更新:2015-8-20 12:29:46      点击:
  • 机器名称:   单绞机,绞股机,成缆机
  • 机器型号:   630 800 1000 1250
  • 机器性能:
产品介绍
 一、用途:
    主要用于各种电线RVV、小截面控制电缆KV、通讯电缆和HDMI电线成缆的绞合/中心包带/侧放包带/填充等。
二、主要技术参数:
1.卷取轴尺寸:  Φ800mm。
2.供线轴尺寸:  Φ400-630mm。
3.供 线 架  : Ф400-630放线架。
4.适用线径  : Φ0.6mm-Φ5.0mm。
5.绞合线径  : MaxΦ20mm。
6.绞    距  : 20mm-300mm无级可调,绞距误差≤0.5mm。可由操作面板上自由设定,与主机互不干扰。
7.主体转速  : 0~800/min。
8.刹 车 器  : 气增压式刹车装置,选用进口气动元件,性能可靠。
9.排线方式  : 轨道式自动往复排线。
10.绞    向  :S/Z向可自由选定。
三、设备组成部份:
1.Ф400-630放线架,共8头。
2.眼模集合架一台。
3.中心绕包包带机一台。
4.侧放直包包带机一台。
5.成缆主机一台。
6.PLC电脑控制系统一组。
四、设备配置:
A.Ф400-630放线架(共16头):
1.放线机类型:有轴式被动给线;
2.线径范围:0.5mm-3mm;
3.最大放线速度:150m/min;
4.放线盘:400或630(具体尺寸可按客户要求设计)
5.放线控制方法:采用张力枪弹簧张力;
B. 眼模集合架一台
1  集线座配分线板,分线方式为1+6+12+18均匀分布,过线孔径为Φ5mm,镶嵌优质陶瓷过线模,能确保不伤线,分线板位置可以调节;
2.集线座配计米装置,采用光电感应五位数计米器,米数可在计米器上显示,计米精度为±0.5%,并具有清零,计米长度设定到米停机等功能;
C.电动包带机:
1.包带方向: “S”或“Z”绞向任意变换。
2.带子转盘:盘径Φ250mm;宽Φ10-30mm;孔径Φ50mm。
3.适用材料:棉纸、铝箔、麦拉带。
4.包带涨力: 由2.5KG电磁离合器控制张力,自动无级调整。
5.包带动力: 由1.5HP台湾东元(TECO)马达配备1.5HP美国艾默生 (EMERSON) 变频器。
D.成缆主机部分:
    1.主机马达  :  主机马达:15HP台湾东元(TECO)马达。
2.主机变频器: 15HP美国艾默生 (EMERSON) 变频器。
3.收线马达  : 7.5HP台湾东元(TECO)马达配备7.5HP美国艾默生 (EMERSON) 变频器
4. 刹车制动  : 10KG气动双碟式刹车。
5.排  线    : 由轨道往复自动排线。变频器调速,同时可实现线盘快进、快退功能。
