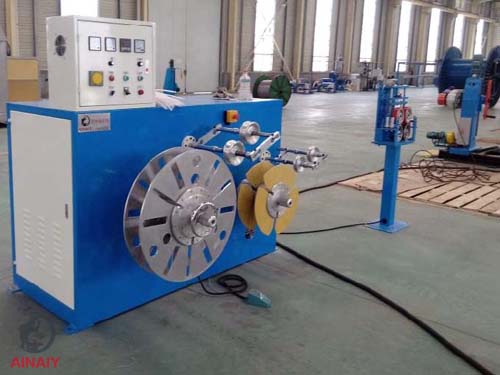

大截面电缆成圈机10-240mm2以下电缆打盘

更新:2018-7-7 16:08:00      点击:
  • 机器名称:   打盘机,成圈机,打卷机
  • 机器型号:   1250
  • 机器性能:   计米准确
产品介绍

本机适用于BV电线成圈,收盘,光纤裁缆,电线自动打卷。速度快,上下线方便,计米准确。
使用范围: 适用于10-70平方电线及小截面电缆的成圈及打扎,打卷,成卷。
放线方式:被动10kg磁粉张力放线
放线盘尺寸: φ630-φ1250mm
排线方式: 自动排线
电机功率: 5.5KW
主机转速: 0-200转/分钟
线卷内径:Φ200mm;Φ250mm
线卷外径: ≤φ500mm
线卷宽度: 60~200mm可调

高速成圈打扎机各组成部分

1、无轴式张力力放线架:
   a.采用无轴式摆臂放线架。
   b.放线张力:10kg磁粉制动器
   c.停机刹车:气动刹车
   d.上下盘方式:电动丝杆升降

2、电子计米装置:
   a.采用上下两组同步带式计米装置,接触面大,不打滑,计米准确。
   b.采用高精度计米器计米以提高计米精度。
   c.夹紧方式:气动夹紧和手动夹紧可选。

3、快速成圈打扎主机:
   a.排线:被动排线。
   b.动力:5.5KW马达, 速度达0~200转/分钟,由一人操作即可。
